Cara Mengkoneksikan Mikrotik Gns3 Virtualbox Ke Winbox Dan Internet

Melanjutkan tutorial Mikrotik dari artikel sebelumnya perihal : mikrotik-gns3-virtualbox" target="_blank">Cara Install dan Setting Mikrotik di GNS3 memakai VirtualBox. Disini aku masih akan membahas perihal Mikrotik GNS3 dan VirtualBox, ialah Cara Mengkoneksikan Mikrotik GNS3 VirtualBox ke Winbox dan Internet.

Seperti kita ketahui bersama bekerjsama kelebihan GNS3 ini sanggup mikrotik-gns3-virtualbox" target="_blank">menghubungkan Router Virtual di Simulator ke jaringan nyata ibarat intranet ataupun internet. Nah, dengan begitu kita sanggup melaksanakan remote Mikrotik di GNS3 memakai Winbox dan mengkoneksikannya ke Internet.

Oke, eksklusif saja ke langkah-langkah tutorial nya :

Mengkoneksikan Mikrotik GNS3 VirtualBox ke Winbox

1. Disini aku melanjutkan lembar kerja di artikel sebelumnya. Masukkan Cloud ke lembar kerja (drag & drop) --> Klik kanan Configure.

2. Pada Cloud 1 masuk ke tab NIO Ethernet --> Pilih adapter VirtualBox Host-Only Network --> klik Add --> OK

3. Hubungkan Cloud dengan Switch.

4. Run Mikrotik nya, Tunggu hingga proses booting selesai.

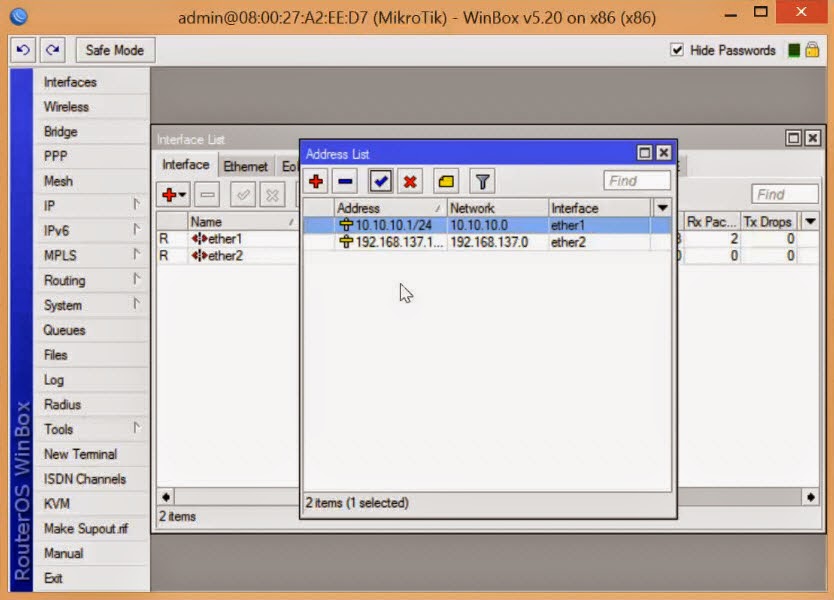

5. Buka Winbox, dan seharusnya Winbox sudah mendeteksi Mikrotik GNS3. Silakan lanjut login.

6. Kita sudah sanggup remote Mikrotik via Winbox memakai MAC Address Mikrotik.



Mengkoneksikan Mikrotik GNS3 + VirtualBox ke Internet

1. Masuuk ke Network and Sharing Center --> Change Adapter Settings.

2. Disini aku contohkan sharing koneksi Internet dari WiFi. Klik Kanan adapter WiFi --> klik Properties.

3. Masuk ke tab Sharing--> Centang kedua opsi pada kolom Internet Connection Sharing --> pilih adapter VirtualBox Host-Only Network --> OK.

4. Disini adapter VirtualBox Host-Only Network akan mendapat IP Address secara otomatis. klik Yes untuk lanjut.

5. Gunakan IP Address VirtualBox Host-Only network sebagai gateway Mikrotik.

6. Masukkan IP Address satu segment dengan IP address gateway. Pastikan interface yang diberi IP sesuai.

mikrotik.jpg" imageanchor="1" style="margin-left: 1em; margin-right: 1em;">mikrotik.jpg" height="436" width="640" />

7. Isikan DNS Server di hidangan IP --> DNS.

8. Tambahkan IP gateway. Masuk hidangan IP --> Route --> tambahkan rule gres --> isikan gateway sesuai IP Address VirtualBox Host-Only Network --> Dst Address isikan 0.0.0.0/0 --> OK.

9. Silakan anda coba ping ke internet. Insyaallah sudah konek :).

Mengkoneksikan PC Client ke Internet

1. Run PC Client --> klik kanan Console --> Pastikan IP Address dan Gateway sudah diseting. Coba ping ke internet. Harusnya belum sanggup konek, sebab DNS server belum dimasukkan.

2. Untuk memasukkan DNS Server ketikkan command :

ip dns 8.8.8.8
save

3. Kembali ke Mikrotik . Tambahkan rule NAT = masquerade.

4. Coba ping dari PC client. Insyaallah sudah sanggup konek baik ke internet maupun ke Mikrotik dan Laptop :)

Oke, akibat sudah. Jika Tutorial Mikrotik GNS3 di atas kurang jelas, silakan lihat Video tutorial Mikrotik yang aku buat berikut ini :


Sekarang giliran Anda untuk mempraktekkan simulator ini lebih lanjut. Silakan berkreasi menciptakan topologi jaringan sesuai impian anda. Dengan simulator GNS3 ini mikrotikindo.blogspot.com/" target="_blank">Belajar Mikrotik jadi lebih gampang :)
