Setting Point To Multi Point Memakai Rb411ah

Selamat Siang pada artikel kali ini saya akan membahas perihal setting point to multipoint, sebelumnya niscaya teman-teman sudah tau perbedaan antara point to point dengan point to multipoint, ijinkan saya mengulangi lagi point to point berarti satu point ke point lawannya sedangkan point to multipoint yakni satu point ke banyak point yang dapat terhubung.

Pengerian PTMP

pengertian point to multipoint berdasarkan wikipedia yakni komunikasi yang dilakukan melalui tipe yang berbeda dari satu ke banyak koneksi, Point-to-multipoint yang paling banyak dipakai di Internet nirkabel (Wireless) dan IP telephony melalui frequency radio. Point-to-Multipoint juga sering disingkat P2MP, PTMP atau PMP.

Bahan yang disiapkan

dalam tutorial ini alat yang saya gunakan sebagai berikut:

Router Gateway:

• RB750

Router sebagai AccesPoint :

• RB411AH lengkap beserta (Minipci:XR5, Pigtail, Jumper Panel, Horn Besar, Box, Adaptor 3A, Poe)
• Kabel Lan
• Antena Grid 24 dB

Untuk Client sebagai Station :

• Groove lengkap beserta adaptor dan poe
• Horn kecil

Untuk Client2 sebagai Station :

• Groove lengkap beserta adaptor dan poe
• Horn kecil

Topologi

pada topologi di atas ada dua groove yang satu mendapat ip dari routerboard 750 dan yang satu nya dari RB411AH saya sengaja memakai kedua cara ini apabila ada kesalahan mohon bimbingannya :)

Ada 4 router yang akan kita konfigurasi berikut langkahnya

Konfigurasi Routerboard 750

Langkah pertama yang saya lakukan menyerupai gambar diatas, yakni menciptakan rb750 dapat terkoneksi internet

1. masukkan ip address (ether1:Internet, ether3:Local ada 2 ip )
2. berikan ip dns
3. beri routing static
4. cek ping google.com
5. beri kan firewall biar dapat diakses mikrotik station

Konfigurasi RB411AH

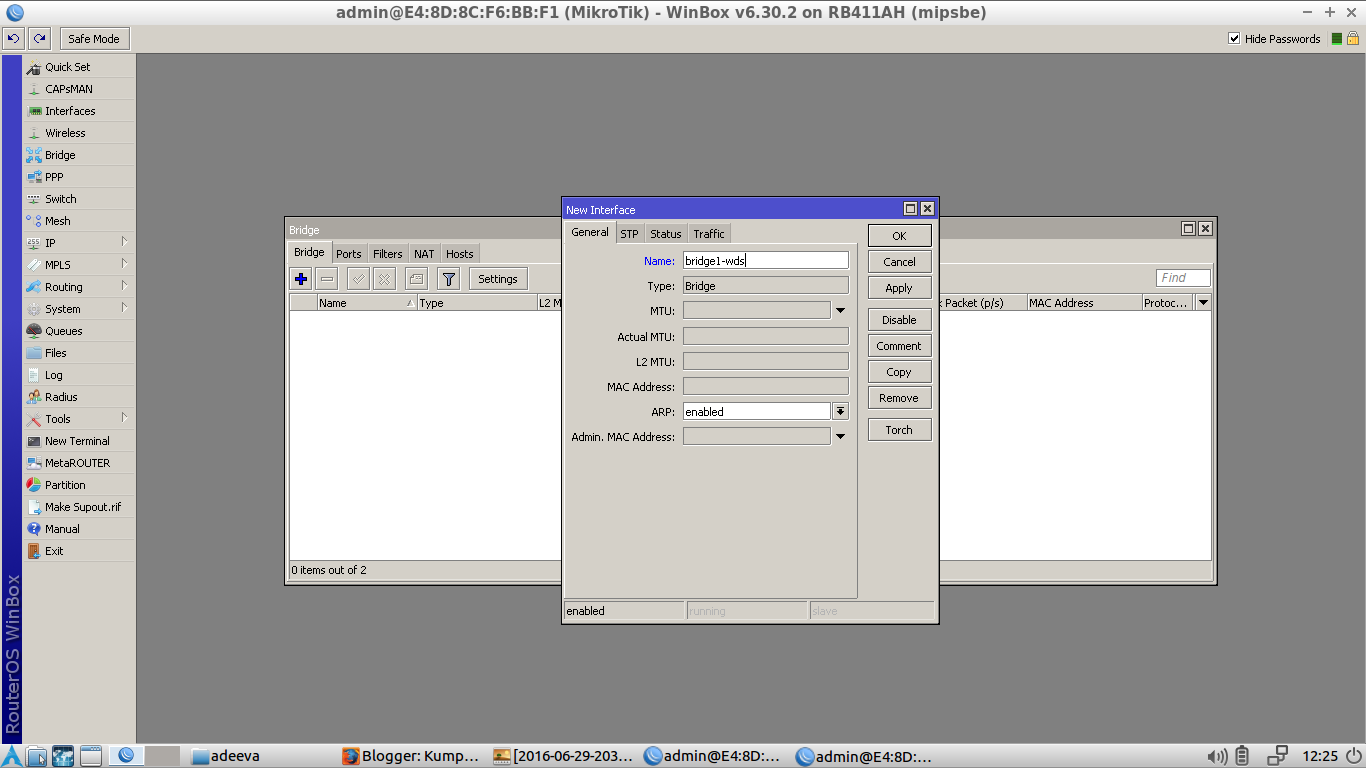

•  Pertama yakni kita setting Bridge pada Port wlan1 dan ether1

• Kita Setting Wireless

Mode                 : AP Bridge

Frequency          : (Tentukan)

SSID                  : (Tentukan)

Radio Name       : (Tentukan)

pada tab WDS

WDS Mode : Dynamic

WDS Default Bridge : (Bridge yg dibentuk tadi)

Setting Ip addres, dns dan static route

Konfigurasi Groove (ip dari rb750)

Isi Frequency, dan scan list di rb411AH kemudian klik scan, dan Connect

ganti mode dengan station wds, tentukan radio name

pada tap WDS, WDS mode :Dynamic

Kita masukkan ip yg kita buat di rb750 tadi, masukan dns, dan static route, dan cek ping google atau etc

Konfigurasi Groove (ip dari RB411AH)

 Setting mode, frequency=rb411ah, scan list : antara frequency rb411ah

Tap WDS: Dynamic
wds default bridge : none

Kita dhcp client, sebelumnya dhcp server terlebih dahulu pada ether wlan di rb411AH, Setelah bound maka cek ping ke internet

beri ip address, sesuai gambar diatas, kemudian beri ip firewall nat biar ip local tersebut diubah seolah-olah ip publik yg sedang berselancar di google /internet, jikalau tidak anda dhcp server, maka beri ip static pada komputer/laptop anda

Ok selesai,
Jika ada kesalahan saya mohon maaf, dan mohon bimbingannya, ^_^
